电压配电柜安装电度表，由于电流比较大，不能使用直接式电度表，需要接互感器。

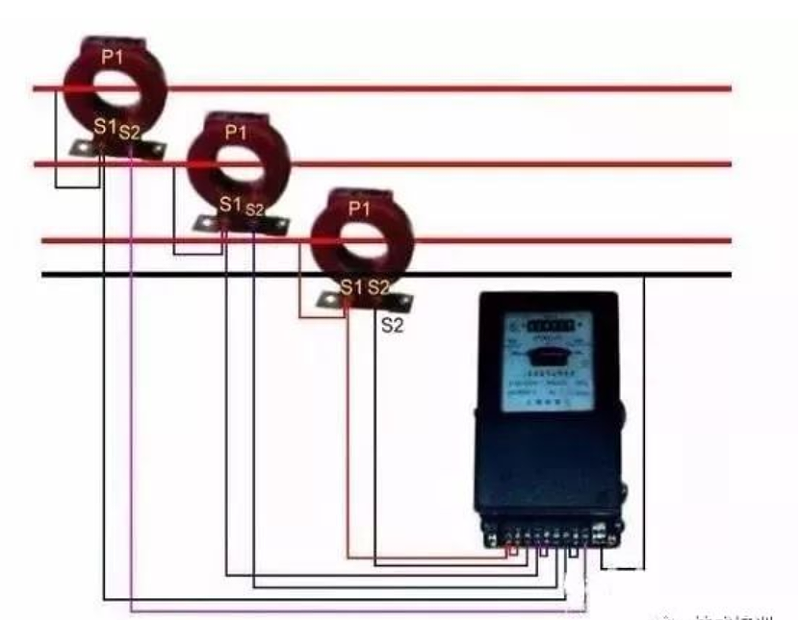

配电柜电度表 ,首先我们连接一下总体接线原理图，总共需要接电流互感器3组6根线，电压线3根，零线1根。如下图所示

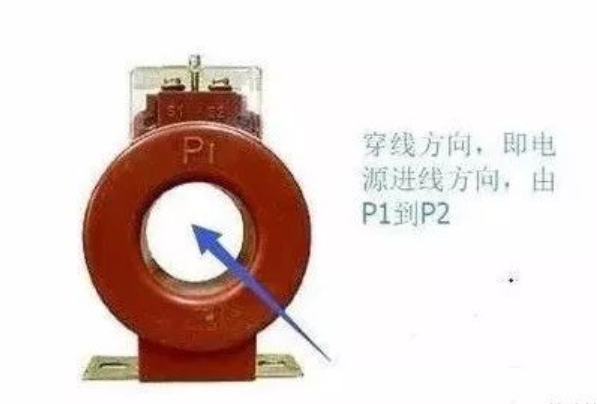

配电柜电度表,先将三个互感器穿在三根火线A相B相C相上，方向是沿着电流的进线方向，对应互感器从P1到P2穿过，如下图所示，P1，P2互感器有标识。

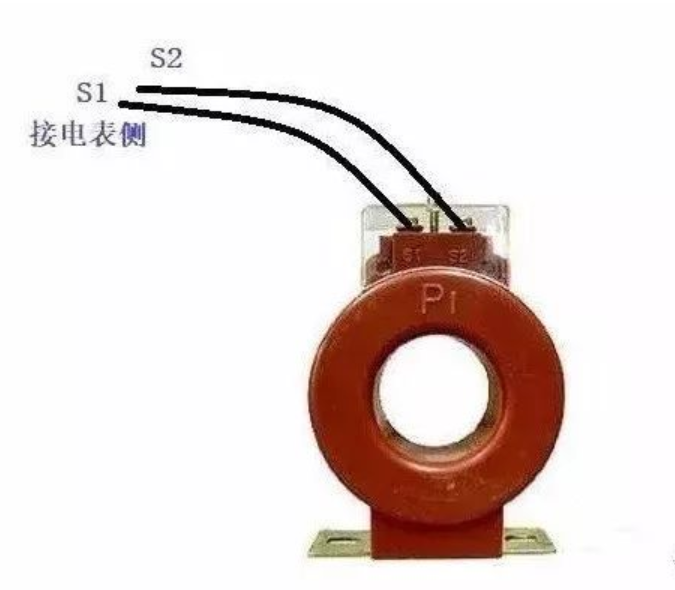

配电柜电度表,接互感器的信号线S1，S2，用1.5mm的多芯铜线，将三个互感器上S1、S2端子引出，如下图所示

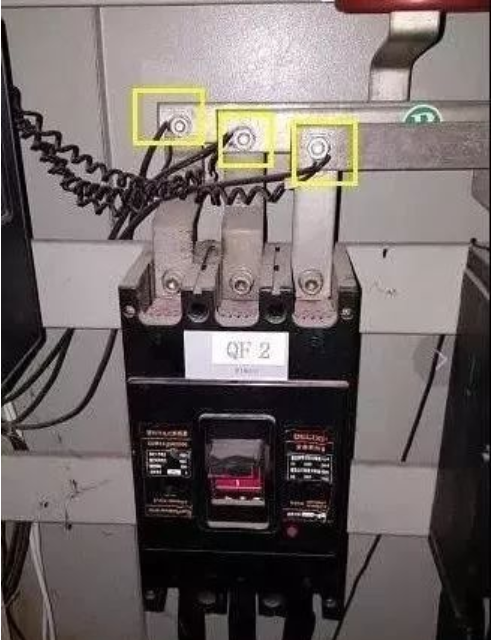

配电柜电度表,接电压线，从ABCN相电源上并联4根电压取样线，同样使用1.5mm的多芯铜线，如下图所示

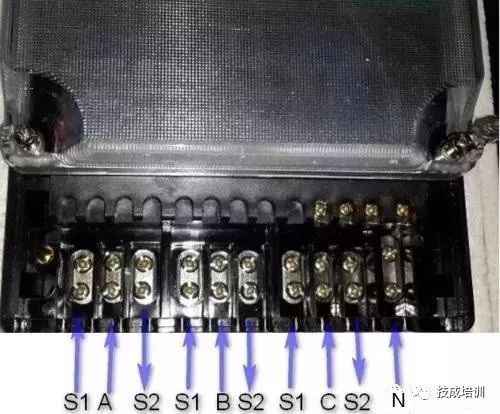

打开电表的接线端盖，端盖后面有接线图可以参考，如下图所示
穿650彩票A相的互感器的S1S2接线为S1--1 S2--3 A线电压线接2
穿650彩票B相的互感器的S1S2接线为S1--4 S2--6 B线电压线接5
穿C相的互感器的S1S2接线为S1--7 S2--9 C线电压线接8
650彩票 N线接10
如下图所示
